针筒点胶系统

针筒点胶系统

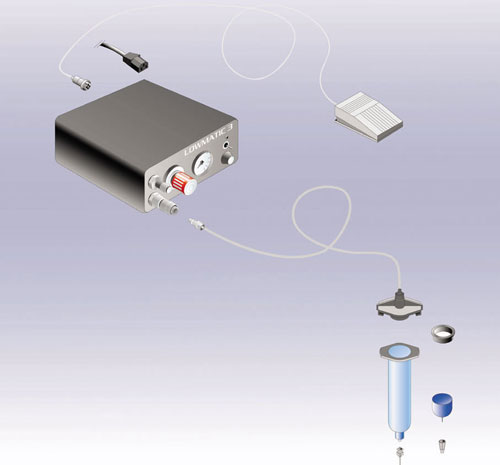

目前，把胶水装在针筒里，让大于大气压的洁净空气压出针筒里的胶，胶水会经过针头均匀吐出需要的胶量，如图1所示，但需要控制他什么时候开什么时候要关工厂用气，因此产生了手动点胶控制器，来控制工厂用气在针筒里的开和关；从而实现了控制胶水的开和关，其原理图如图所示。

工厂用气，一般不会超过10kg/cm2，点胶控制器使用气压大约为0~6kg/cm2，针筒普遍是在5cc-50cc之间，点胶操作员手拿针筒，脚踏开关，可随时随位地把胶水吐到产品需要的部位。

适用范围：低粘度胶水；中小点胶量

优点：低成本、方便、简单、快捷

缺点：不适合高粘度、点胶量大。
适用液体：普通胶水、UV胶水、水性胶水等。

使用用途：打点点胶, 线点胶, 填充, 注入、打点,划线 ,灌注等.

东莞市铧诺自动化科技是点胶方案解决专家，专门为根据客户的实际需求设计和制造点胶方案和工艺。

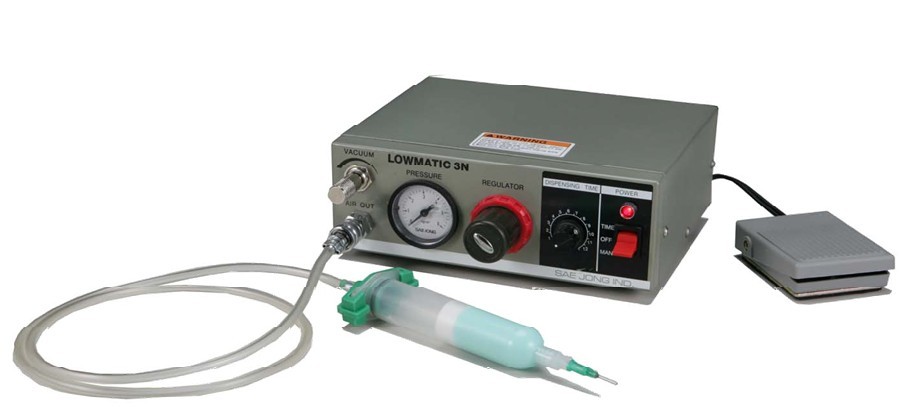

系统组成：点胶控制器+针筒

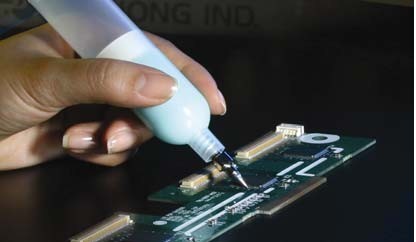

点胶工艺：键盘打点

点胶工艺：芯片打点

点胶工艺：画线
